DM7RDK - Bausätze - DM7RDK RF modular DIY kits für Funkamateure:

Bausätze, Platinen und INFOs zu dem Vortrag “Modulares HF Stecksystem am Beispiel eines 1MHz-10GHz Powermeters”:

IMG_0199-messung1 - Copy

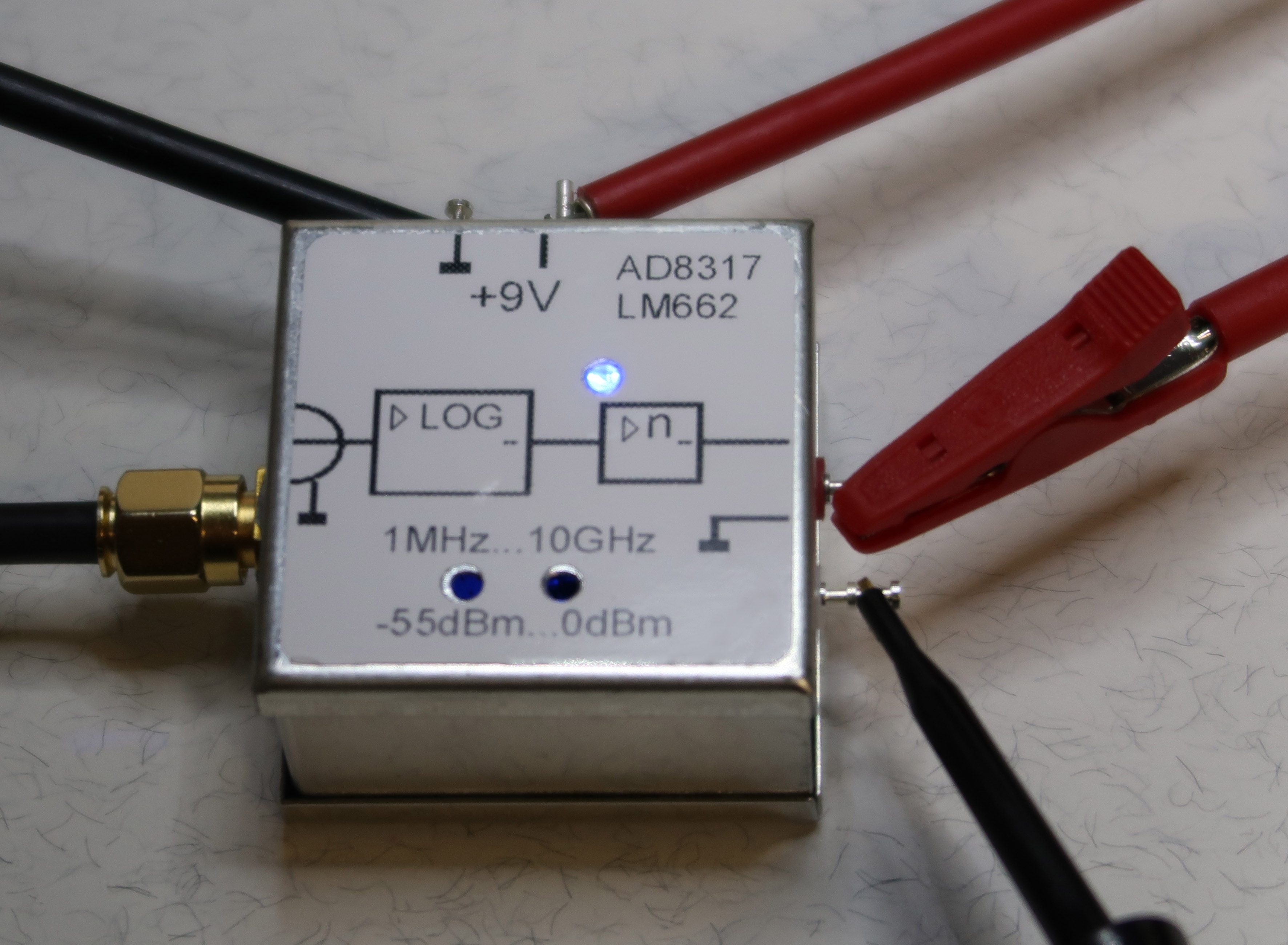

Powermeter von 1MHz bis 10GHz wie auf der UKW 2016 Tagung vorgestellt.

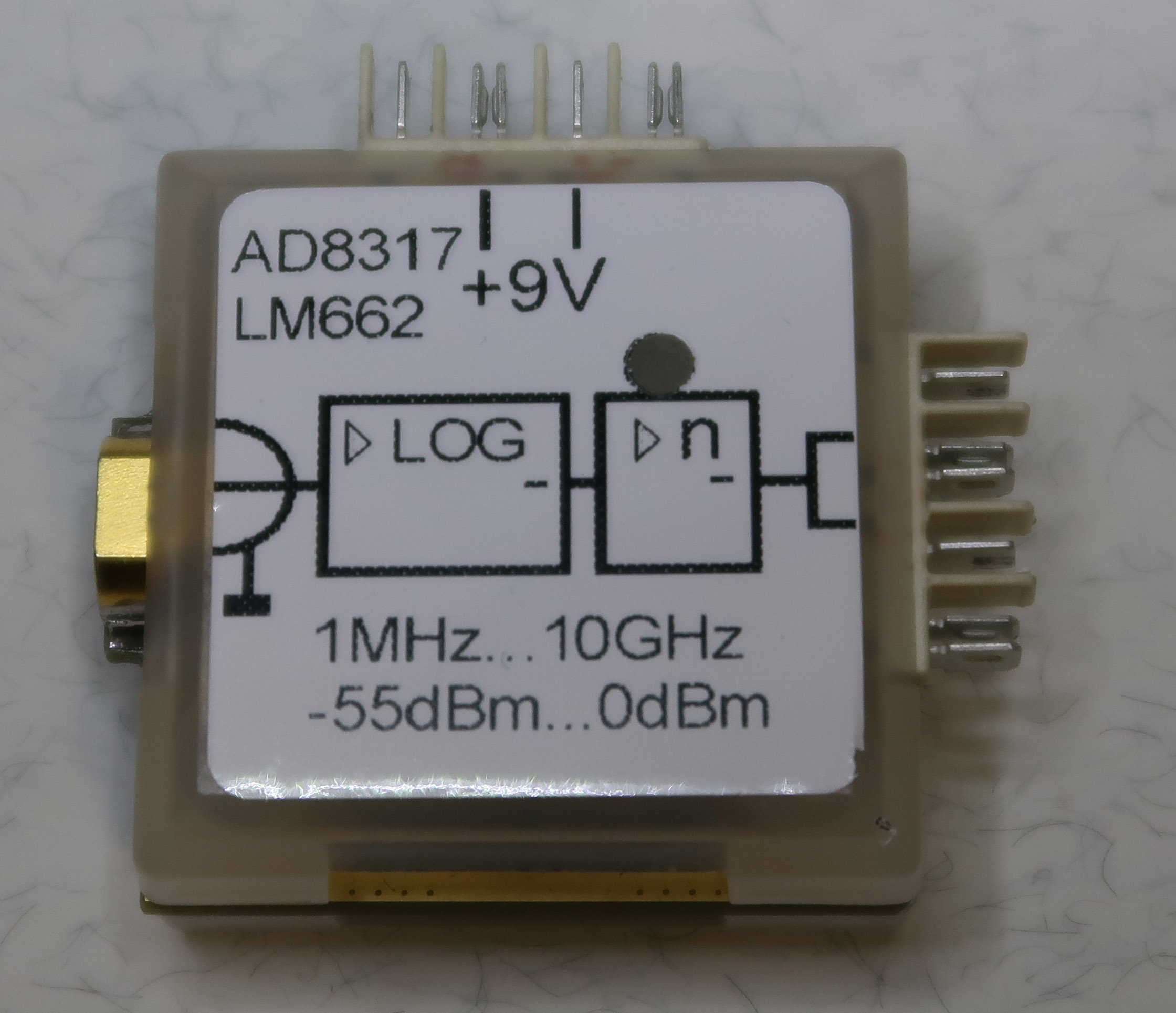

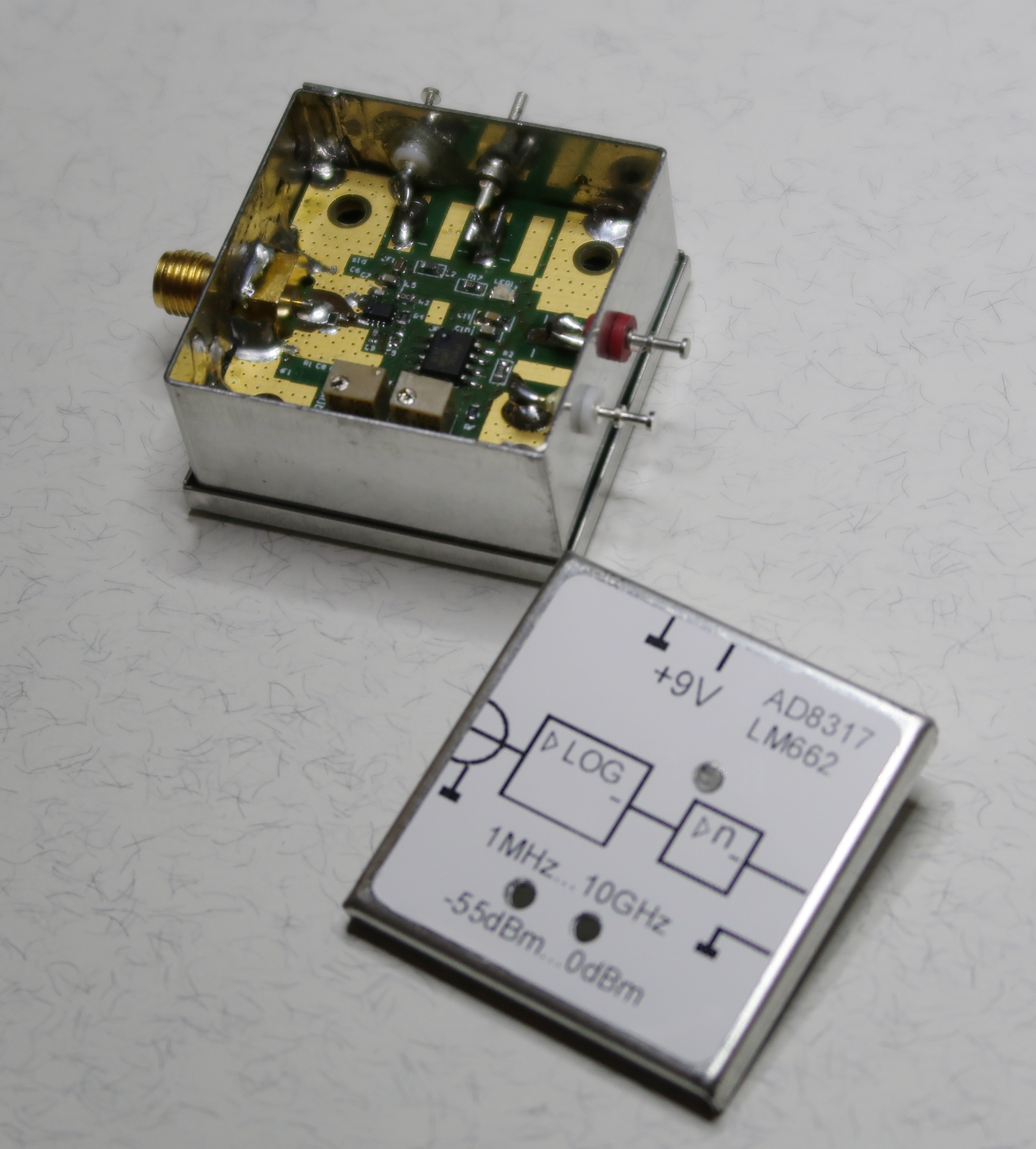

 Das Bild zeigt einen Aufbau mit zusätzlichen Bausteinen (SMA Adapter im HF DIY Kit, sowie Batterie und Verbindern. Es lässt sich aber auch direkt aufbauen, die Platinen kann man statt zu stecken auch mit kleinen Drahtbrücken direkt verlöten und das ganze in ein Gehäuse einbauen.

Powermeter AD8317:

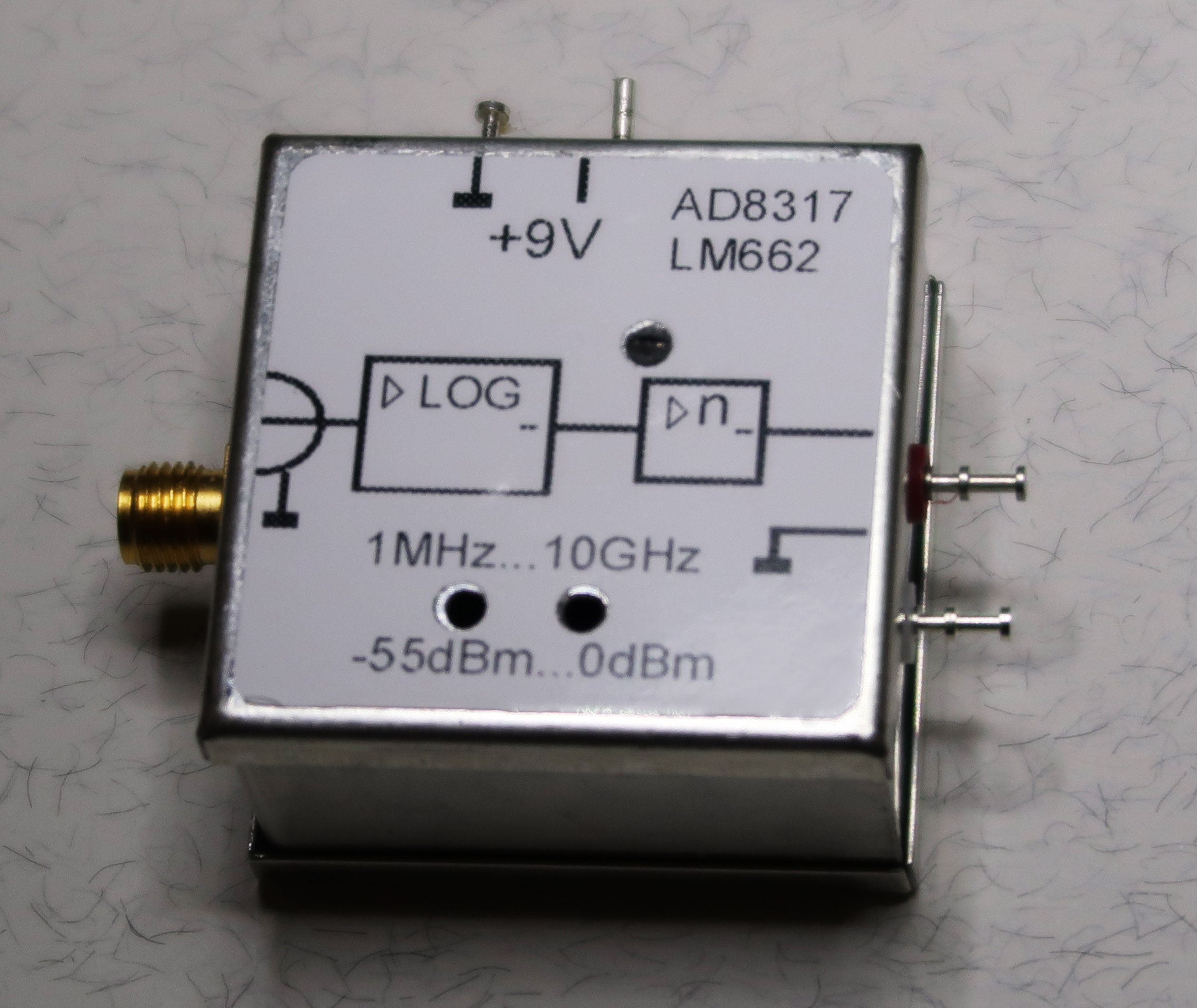

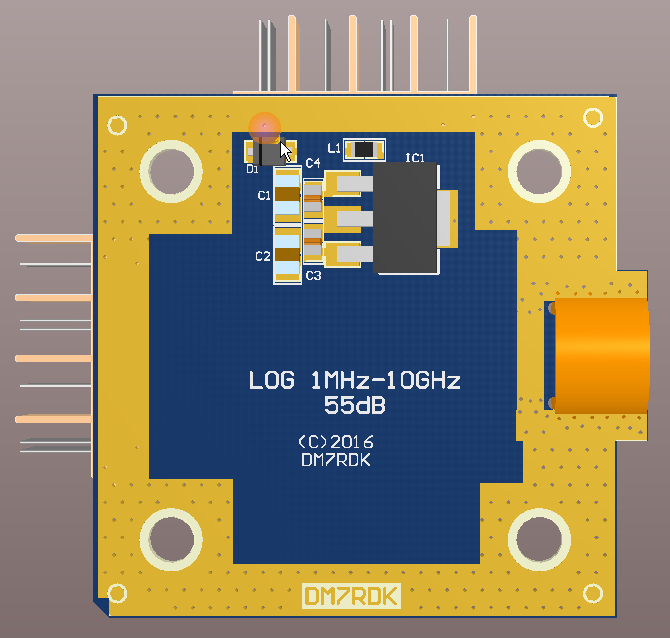

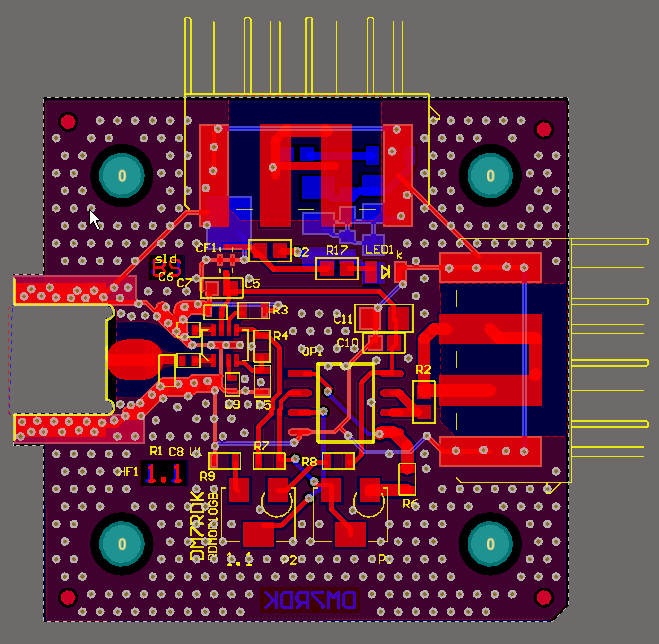

Es gibt die Platine einzeln  oder vorbestückt mit Teilen zum Gehäuse und Verbinde .Statt der Hermaphrodite Stecker können auch through Kondensatoren verwendet werden. Dazu ist bei den mittleren  Kontakten eine Verbindung vorgesehen. Man kann dass Ganze dann in ein Weißblechgehäuse einbauen und HF-Dicht umschließen. Als HF-Stecker kann am a) den P-SMP Stecker von Rosenberger verwenden (gibt es auch in Kleinmengen bei der Brickrknowledge Homepage im Shop), oder einen SMA-Stecker (z.B. von Rosenberger passend zum Layout statt des P-SMP Koax Verbinders.).

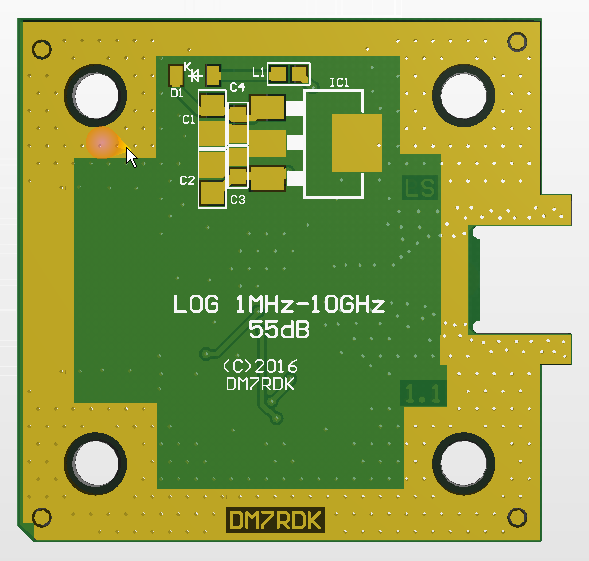

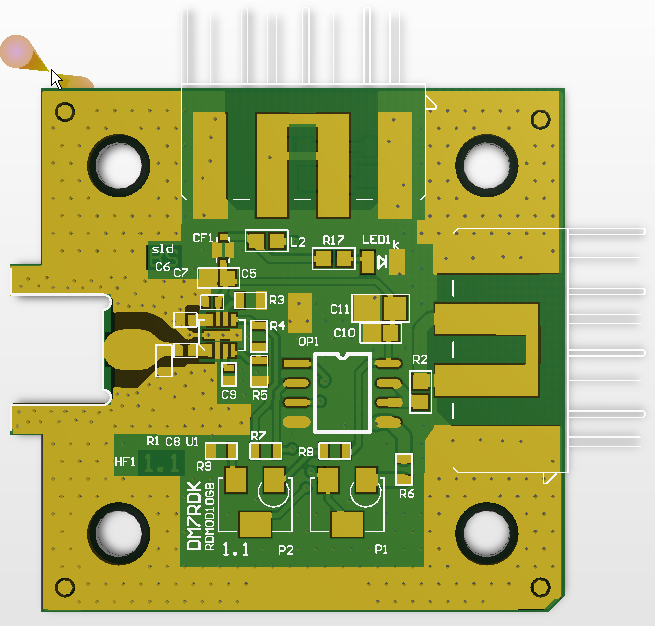

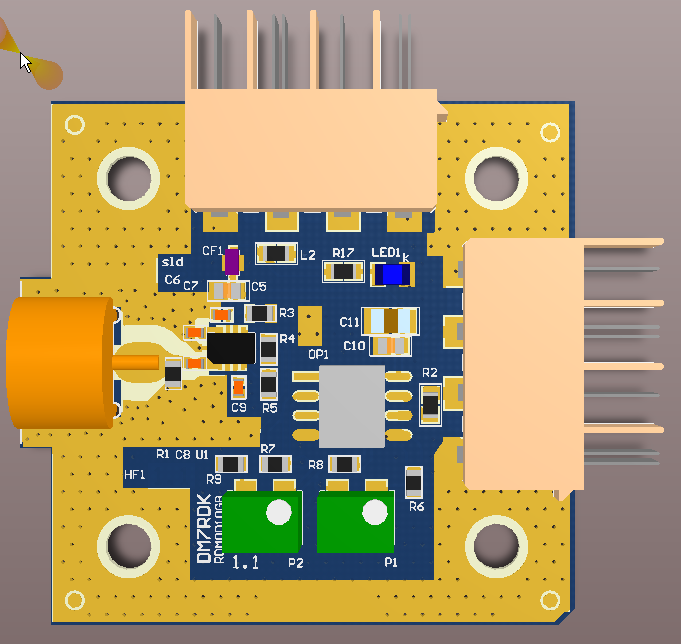

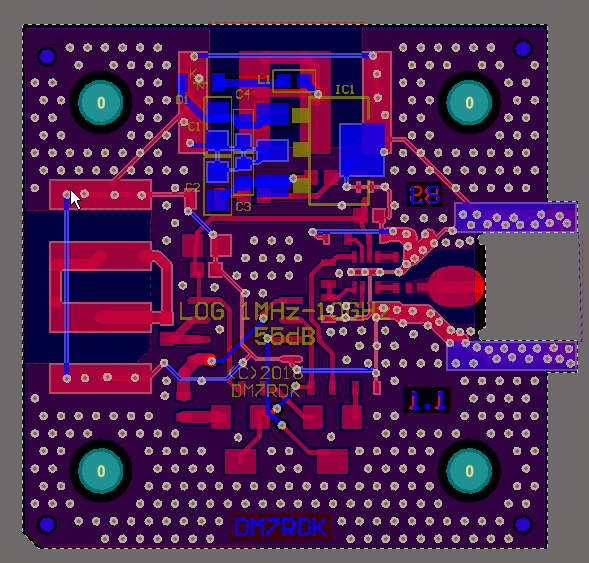

2016-09-21 09_09_45-Altium Designer (15.1) - H__Project_Rdk_altium_2016prj_RDMOD_LOG10Gb_PCB1_expbas 2016-09-21 09_10_25-Altium Designer (15.1) - H__Project_Rdk_altium_2016prj_RDMOD_LOG10Gb_PCB1_expbas
2016-09-21 09_09_09-Altium Designer (15.1) - H__Project_Rdk_altium_2016prj_RDMOD_LOG10Gb_PCB1_expbas
2016-09-21 09_09_28-Altium Designer (15.1) - H__Project_Rdk_altium_2016prj_RDMOD_LOG10Gb_PCB1_expbas
2016-09-21 09_09_57-Altium Designer (15.1) - H__Project_Rdk_altium_2016prj_RDMOD_LOG10Gb_PCB1_expbas
2016-09-21 09_10_45-Altium Designer (15.1) - H__Project_Rdk_altium_2016prj_RDMOD_LOG10Gb_PCB1_expbas

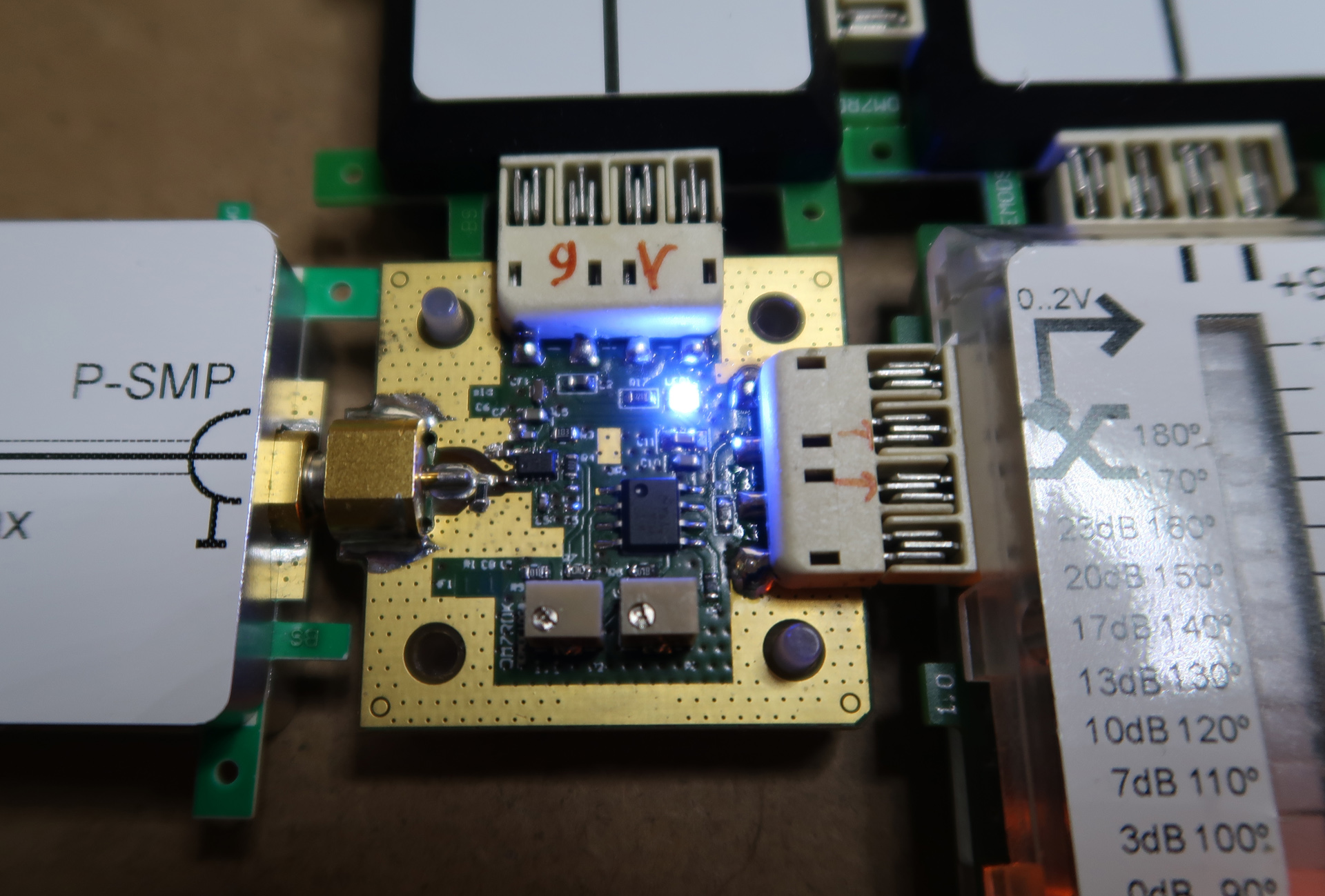

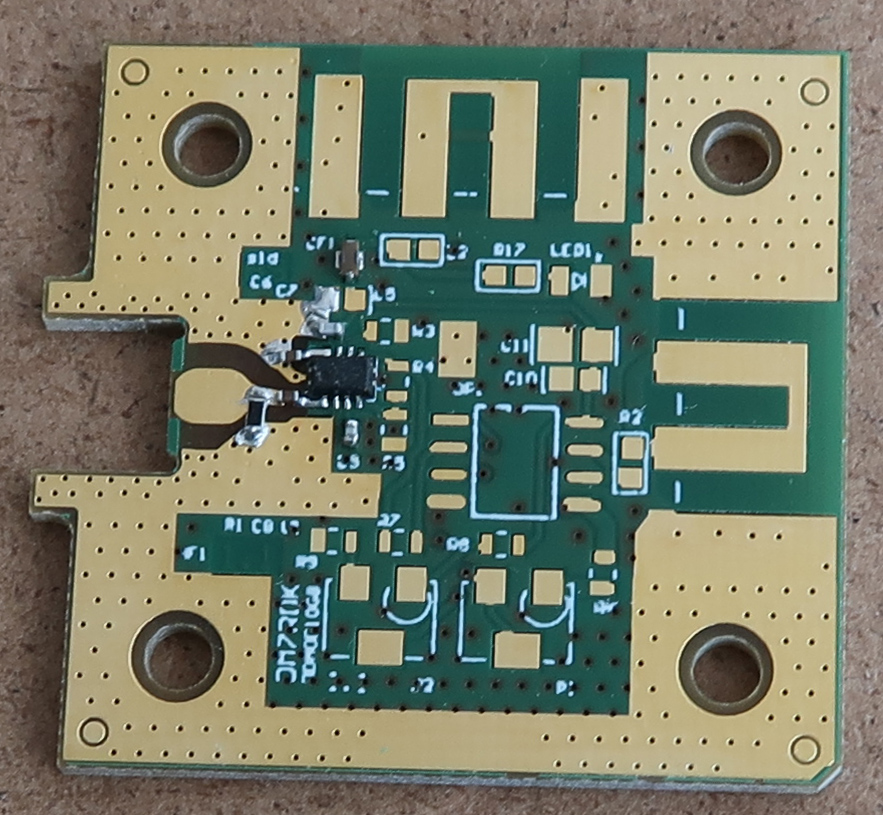

IMG_0190-vorbestueckung IMG_0208-chipaktiv
IMG_0309-3
IMG_0315-6
IMG_0301-2
IMG_0334-1

DOKUMENTATION als PDF Schaltplan und Bestückungsplan

PLATINEN und Bausätze direkt bei mir.

 1. Platine leer  (Achtung setzt Reflow Ofen voraus)  Ohne sonstige Bauteile:  14.- Euro !

 2. Alle SMDs bestückt für das  Bricksystem oder Weissblech-Montage (unbearbeitet) sowie vorgetestet mit restlichen Bauteilen zur Individuellen Montage und Messprotokoll. Bitte angeben welchen Stecker Sie wünschen (P-SMP oder SMA): : 79.- Euro

Preise zuzüglich Versandkosten.

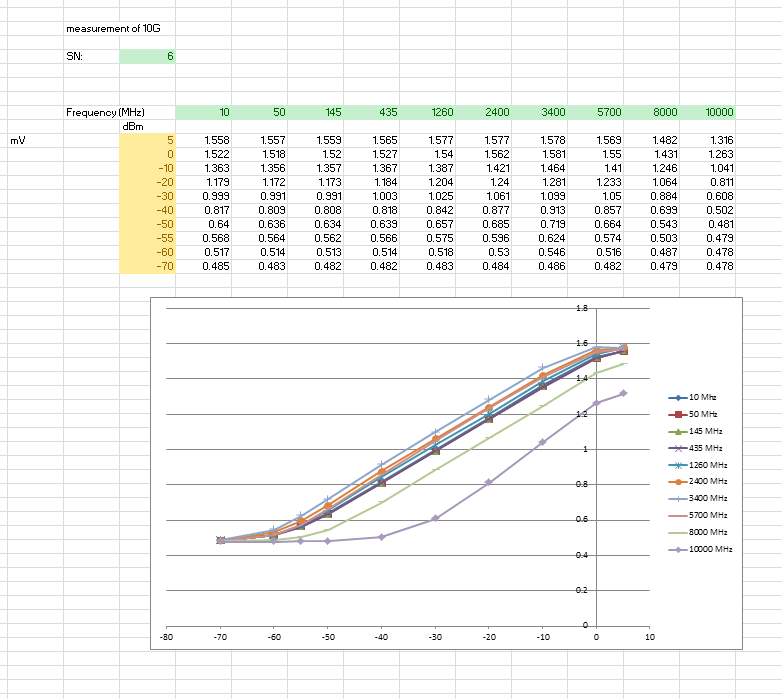

Beispiel eines Messprotokolls (sn #6:)

Messprokoll_sn6

VMeter mit 2x LM3914:

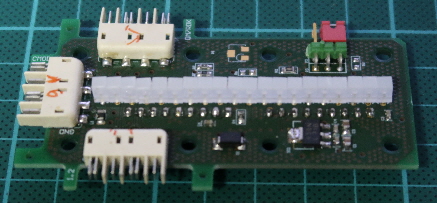

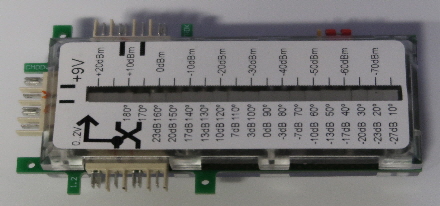

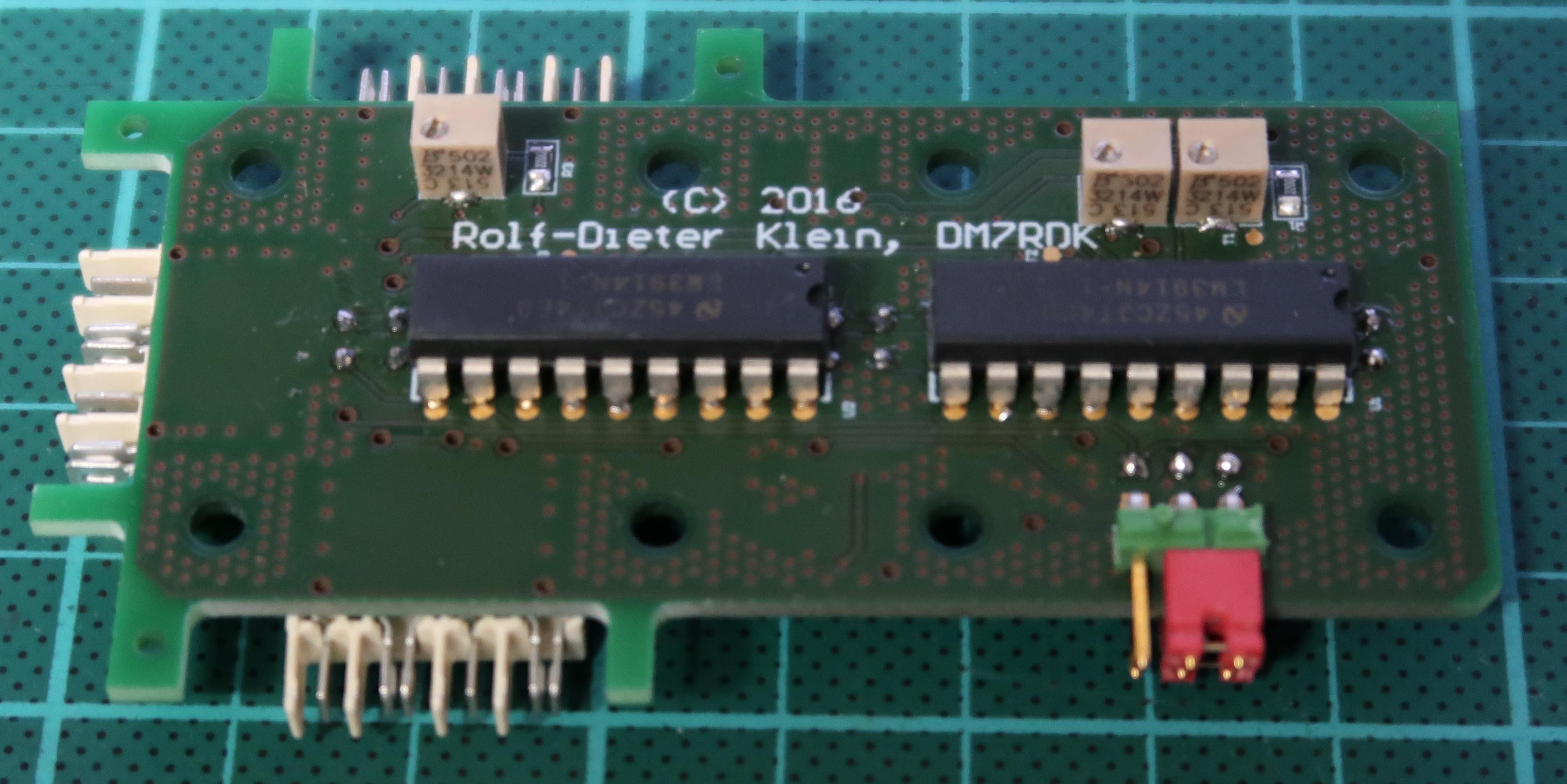

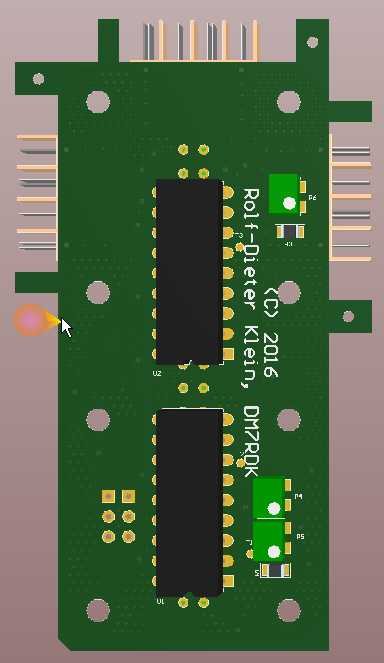

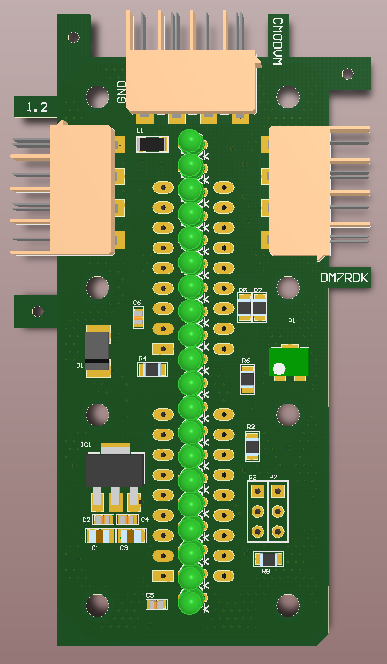

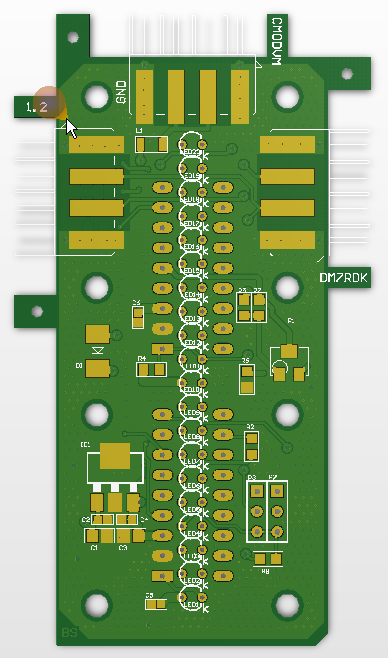

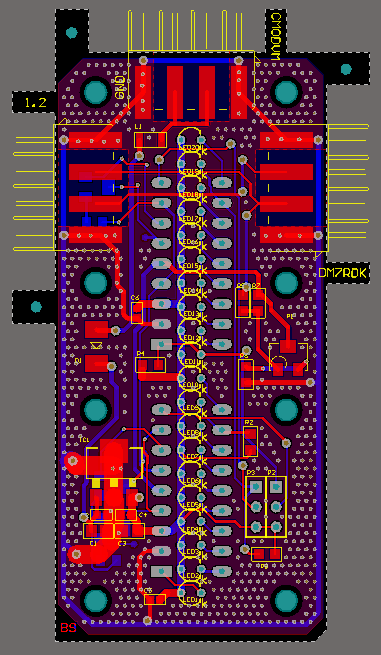

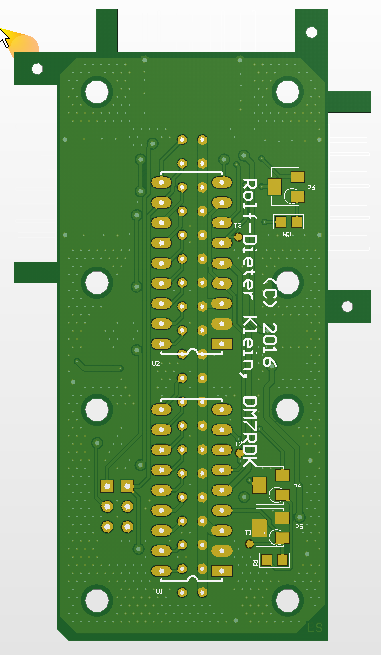

LED Platine leer + Bauteile - ist noch recht einfach  selbst bestückbar. Als Leerplatine erhältlich aber auch als Bausatz. Achtung hier 1.1 gezeigt, die Version 1.2 hat neue Möglichkeiten die Bereiche einzustellen. In der DOCU ist die Version 1.2 abgebildet.

2016-09-21 08_56_53-Altium Designer (15.1) - H__Project_Rdk_altium10rdk_rdk_exp2015b_PCB1_rdkexp_2x1
2016-09-21 08_57_48-Altium Designer (15.1) - H__Project_Rdk_altium10rdk_rdk_exp2015b_PCB1_rdkexp_2x1
2016-09-21 08_57_34-Altium Designer (15.1) - H__Project_Rdk_altium10rdk_rdk_exp2015b_PCB1_rdkexp_2x1
2016-09-21 08_57_07-Altium Designer (15.1) - H__Project_Rdk_altium10rdk_rdk_exp2015b_PCB1_rdkexp_2x1
2016-09-21 08_56_07-Altium Designer (15.1) - H__Project_Rdk_altium10rdk_rdk_exp2015b_PCB1_rdkexp_2x1
IMG_0258-vmeter
IMG_0276-lm
IMG_0274-lm

DOKUMENTATION als PDF Schaltplan und Bestückung.

PLATINEN (rev 1.2) Preis für die Platine leer  9.- Euro

und für  den rev 1.2  Bausatz  mit ICs,LEDs und  drei 5 Turn Heli Trimmern und LEDs mit Plastikgehäuse.  49.- Euro

Preise zuzüglich Versandkosten.

Spannungsverteiler GMODPWDist:

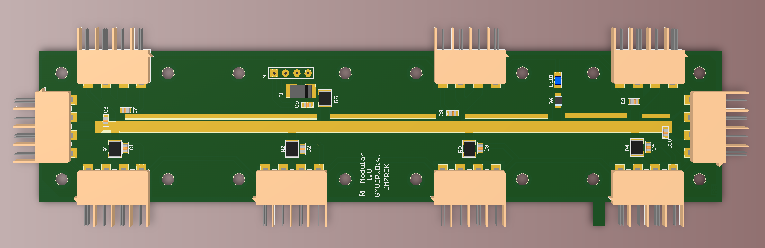

Speziell für unsere HF Schaltungen entworfen der neue Spannungsverteiler, anstelle von einzelnen Brickbausteinen ist hier der Verteiler komplett auf einer Platine mit 4 Ausgängen nach unten.. Dabei besitzt jeder Ausgang Ferritperlen (als SMD) zur Abblockung von unerwünschter HF, wie auch Blockkondensatoren. Eingespeist kann von allen Seiten werden, zusätzlich gibt es aber auch eine Stiftleiste mit Schutzdiode und weiterer Blockung. Die mittlere Bahn und die GND Leitung sind zusätzlich vom Lötstopplack freigestellt,so kann man zusätzliche Abblockungen durchführen.

GMODPWDist_PCB1_expbasis-rot
GMODPWDist_PCB1_expbasis-rot3d
IMG_0342-pwrdist

Dokumentation als PDF zum Herunterladen.

Platine leer 14.- Euro, Bausatz fürs Bricksystem und allen Bauteilen  29.- Euro

Preise zuzüglich Versandkosten.

BESTELLUNGEN - Schreiben Sie uns --  Ich erstelle dann ein unverbindliches Angebot. Wir haben inzwischen einigen Vorrat an Leerplatinen und auch Bauteilen. Schreiben sie an meine EMAIL direkt an mich.
